GLC-EX-SMD=

Módulo Transceiver Cisco GLC-EX-SMD= ( GLC-EX-SMD=) Módulo Cisco 1000BASE-EX SFP transceiver module, SMF, 1310nm, DOM. Transceiver Cisco GLC-EX-SMD=

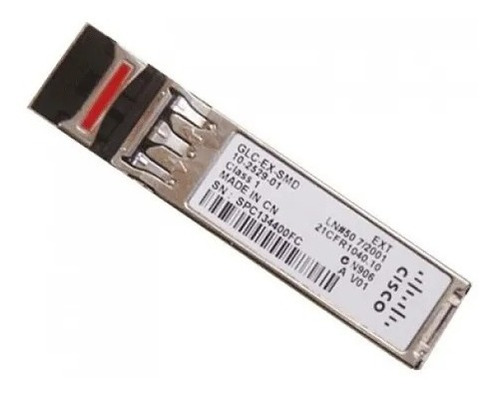

Módulo Cisco GLC-EX-SMD – SFP 1000BASE-EX para Fibra Monomodo

O Cisco GLC-EX-SMD é um módulo transceiver SFP 1000BASE-EX de fibra monomodo (SMF), com comprimento de onda de 1310 nm e suporte a DOM (Digital Optical Monitoring). Projetado para switches e roteadores Gigabit Cisco, ele oferece conectividade confiável, alto desempenho e manutenção simplificada em redes corporativas e data centers.

Benefícios do módulo SFP Cisco GLC-EX-SMD

• Conectividade confiável: compatível com switches e roteadores Gigabit Cisco, garantindo desempenho consistente em redes corporativas.
• Hot-swappable: instale ou substitua o módulo sem desligar os equipamentos, aumentando a disponibilidade da rede.
• Monitoramento óptico digital (DOM): permite acompanhar potência de saída, potência de entrada, temperatura, corrente do laser e tensão de alimentação em tempo real.
• Versatilidade: suporta combinações com outros módulos Cisco 1000BASE-T, SX, LX/LH, EX, ZX ou BX10-D/U.
• Robustez e confiabilidade: projetado para uso em ambientes corporativos críticos, com longa vida útil e desempenho estável.

Cisco GLC-EX-SMD=1000BASE-LX / LH SFP é feito para Fibras Multimodo e Monomodo.

Especificações técnicas do Cisco

• Tipo: SFP (Small Form-Factor Pluggable)
• Velocidade: 1 Gbps
• Comprimento de onda: 1310 nm
• Distância máxima: até 40 km (fibra monomodo SMF)
• Interface: LC duplex
• Compatibilidade: switches e roteadores Cisco Gigabit
• Suporte a DOM: sim
• Hot-swappable: sim

Por que escolher o Cisco GLC-EX-SMD

Escolher o Cisco GLC-EX-SMD garante:

• Alta confiabilidade em enlaces críticos
• Fácil integração em infraestruturas Cisco existentes
• Monitoramento em tempo real de parâmetros ópticos
• Redução de downtime com módulos hot-swappable

1000BASE-T SFP para redes de cobre GLC-EX-SMD=

O 1000BASE-T SFP opera em cabeamento de cobre de par trançado não blindado Categoria 5 padrão de comprimentos de link de até 100 m (328 pés). Os módulos Cisco 1000BASE-T SFP suportam negociação automática 10/100/1000 e Auto MDI/MDIX.

1000BASE-SX SFP apenas para fibra multimodo

O SFP 1000BASE-SX, compatível com o padrão IEEE 802.3z 1000BASE-SX, opera em links de fibra multimodo legados de 50 μm até 550 m e em fibras multimodo de grau FDDI (Fibre Distributed Data Interface) de 62,5 μm até 220 m. Ele pode suportar até 1 km em cabo de fibra multimodo de 50 μm otimizado para laser.

1000BASE-LX/LH SFP para fibras multimodo e monomodo

O SFP 1000BASE-LX/LH, compatível com o padrão IEEE 802.3z 1000BASE-LX, opera em enlaces de fibra óptica monomodo padrão de até 10 km e até 550 m em qualquer fibra multimodo. Quando usado sobre o tipo de fibra multimodo legado, o transmissor deve ser acoplado por meio de um patch cable de condicionamento de modo. P

1000BASE-EX SFP para fibras monomodo de longo alcance

O SFP 1000BASE-EX opera em enlaces de fibra óptica monomodo padrão de até 40 km de comprimento. Um atenuador óptico em linha de 5 dB deve ser inserido entre o cabo de fibra óptica e a porta receptora no SFP em cada extremidade do link para conectividade back-to-back.

1000BASE-ZX SFP para fibras monomodo de longo alcance

O SFP 1000BASE-ZX opera em trechos de link de fibra óptica monomodo padrão de até aproximadamente 70 km de comprimento. O SFP fornece um orçamento de link óptico de 21 dB, mas o comprimento preciso do intervalo do link depende de vários fatores, como qualidade da fibra, número de emendas e conectores.

Quando distâncias mais curtas de fibra monomodo (SMF) são usadas, pode ser necessário inserir um atenuador óptico em linha no link para evitar a sobrecarga do receptor. Um atenuador óptico em linha de 10 dB deve ser inserido entre a planta do cabo de fibra óptica e a porta de recepção no SFP em cada extremidade do link sempre que a perda de extensão do cabo de fibra óptica for inferior a 8 dB.

100/1000BASE-LX SFP para fibras monomodo de longo alcance

O SFP 100M/1G 10Km de taxa dupla é interoperável com os padrões IEEE 100BASE-LX e 1000BASE-LX/LH.

O GLC-GE-DR-LX SFP também oferece suporte a funções de monitoramento óptico digital (DOM) de acordo com o padrão do setor SFF-8472 Multisource Agreement (MSA). Esse recurso oferece ao usuário final a capacidade de monitorar parâmetros em tempo real do SFP, como potência de saída óptica, potência de entrada óptica, temperatura, corrente de polarização do laser e tensão de alimentação do transceptor.

Operação SFP a 100M GLC-EX-SMD=

O SFP GLC-GE-DR-LX pode interoperar com outros SFPs/interfaces 100M, desde que sejam baseados no padrão 100BASE-LX10. Um atenuador de 5dB é necessário no caminho do SFP Tx de taxa dupla e da interface 100BASE-LX10 Rx. Nenhum atenuador é necessário no outro fio de fibra.

Operação SFP em 1G

O SFP GLC-GE-DR-LX pode interoperar com outros SFPs/interfaces 1G, desde que sejam baseados no padrão 1000BASE-LX/LH. Nenhum atenuador é necessário em qualquer fio de fibra.

1000BASE-BX10-D e 1000BASE-BX10-U SFP para aplicações bidirecionais de fibra única

Os SFPs 1000BASE-BX-D e 1000BASE-BX-U, compatíveis com os padrões IEEE 802.3ah 1000BASE-BX10-D e 1000BASE-BX10-U, operam em um único fio de SMF padrão.

Um dispositivo 1000BASE-BX10-D está sempre conectado a um dispositivo 1000BASE-BX10-U com um único fio de SMF padrão com um alcance de transmissão operacional de até 10 km. A comunicação em um único fio de fibra é obtida separando o comprimento de onda de transmissão dos dois dispositivos, conforme ilustrado na Figura 2: 1000BASE-BX10-D transmite um canal de 1490 nm e recebe um sinal de 1310 nm, enquanto 1000BASE-BX10-U transmite em um comprimento de onda de 1310 nm e recebe um sinal de 1490 nm. Como mostrado, a presença de um divisor de multiplexação por divisão de comprimento de onda (WDM) integrado ao SFP para dividir os caminhos de luz de 1310 nm e 1490 nm.

O 1000BASE-SX SFP, compatível com o padrão IEEE 802.3z 1000BASE-SX. opera com conexões multimodo de fibra multimodo de 50 μm até 550 m e em fibras multimodo de 62,5 μm. Com interface de dados distribuídos por fibra (FDDI) de até 220 m. Ele pode suportar até 1 km em cabos de fibra multimodo de 50 μm otimizados para laser.

Lembrando que, pode ser necessário inserir um atenuador óptico em linha no link para evitar sobrecarregar o receptor. Um atenuador óptico em linha de 10 dB deve ser inserido entre a planta de cabos de fibra ótica. E a porta receptora no SFP em cada extremidade do link sempre que a perda de alcance do cabo de fibra óptica for menor que 8 dB.

A comunicação através de um único fio de fibra é conseguido através da separação da onda de transmissão dos dois dispositivos, como representado na Figura 2: 1000BASE-BX10-D transmite um canal de 1490-nm e recebe um sinal de 1310 nm, enquanto que 1000BASE-BX10-L transmite a um comprimento de onda de 1310 nm e recebe um sinal de 1490 nm. Como mostrado, a presença de um divisor de multiplexação por divisão de comprimento de onda (WDM) integrado ao SFP para dividir os caminhos de luz de 1310 nm e 1490 nm.

Transmissão bidirecional de um único fio de SMF

Os SFPs GLC-BX-D e GLC-BX-U também suportam funções de Monitoramento Óptico Digital (DOM) de acordo com o padrão do setor SFF-8472 Multisource Agreement (MSA). Esse recurso oferece ao usuário final a capacidade de monitorar parâmetros em tempo real do SFP, como potência de saída óptica, potência de entrada óptica, temperatura, corrente de polarização do laser e tensão de alimentação do transceptor.

O GLC-BX-DI e o GLC-BX-UI são as contrapartes com classificação de temperatura industrial (IND) do GLC-BX-D e GLC-BX-U SFPS. Isso permite a operação do link em condições ambientais adversas, onde a temperatura da caixa do módulo pode estar na faixa de -40°C a 85°C.

2 canais 1000BASE-BX10-D para aplicações bidirecionais de fibra única

O módulo SFP 1000BASE-BX-D de 2 canais, também conhecido como Compact SFP, integra duas interfaces IEEE 802.3ah 1000BASE-BX10-D em um módulo SFP. O GLC-2BX-D ou GLC-2BX-DI está sempre conectado a duas interfaces 1000BASE-BX10-U em dois fios simples de SMF padrão com um alcance de transmissão operacional de até 10 km.

O GLC-2BX-D ou GLC-2BX-DI foi projetado para se conectar a qualquer equipamento de instalação do cliente (CPE) baseado em padrão em links FTTx (Figura 3).

Quer melhorar sua rede? Descubra o Cisco GLC-EX-SMD=

O módulo transceptor Cisco 1000BASE-SX SFP oferece conectividade confiável para switches e roteadores Gigabit Ethernet, com alto desempenho e flexibilidade para redes corporativas.
